杭の健全度試験

杭の健全度試験は、Pile Integrity Tests と呼ばれ、場所打ち杭の施工後の品質管理（杭長、杭の断面形状の確認）を行うことを目的として考案されたものです。
この試験方法は、杭の頭部をハンマーで軽打し、その波の応答を調べることにより、杭の健全度を判定するもので、特に、場所打ちコンクリート杭の施工管理等に使用されています。

【測定機器】

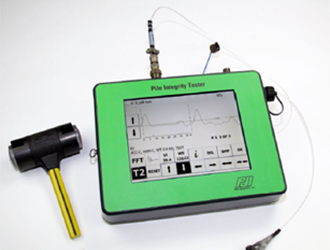

■Pile Dynamics社製（米国）PIT-X

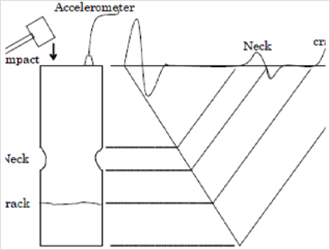

■模式的な測定波形

【判定方法】

データの評価は、計測した加速度を速度波形に変換（加速度波形を積分）し、その波形の反応から長さ、形状変化、損傷等を読み取る。
その波形の乱れの有無により、健全度を評価する。

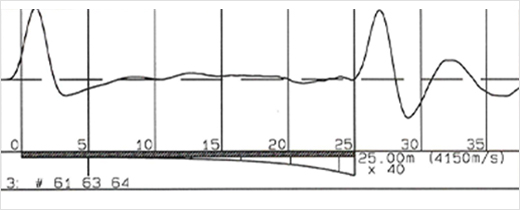

■良好（健全）な杭の場合

先端からの明瞭な反射波が得られ、欠陥が認められない

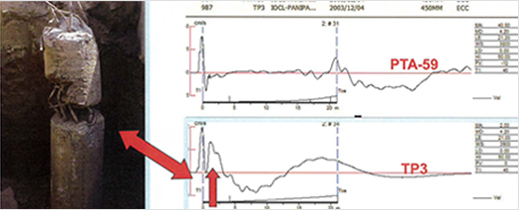

■不良な杭の場合

深刻な欠陥の兆候として、先端からの反射が全く得られてない
（詳細な確認調査が必要）
